Einführung in Mathcad

 CAS

(Computer-Algebra-Systeme)







von



Rolf Wirz















Version 1.2.2   vom 9.11.2006 (unter Verwendung Mathcad V. 12 / V. 13)









EinfuehrungInComputeralgebra1.doc  erstellt mit MS-Word / Mathcad Versionen 12 und 13











© Rolf Wirz

2006





Adresse des Autors:

Hochschule für Architektur, Bau und Holz HSB

Pestalozzistrasse 20, CH-3400 Burgdorf

Tel. +41 (0)34 426 42 30















Inhaltsverzeichnis

Einführung in Computeralgebra-Systeme (CAS) 4

Einführung1: Einarbeitung mit Hilfe der vorhandenen Demonstrations-Software und den vorhandenen Lernprogrammen  4

Kurze Einführung in Mathcad. 5

Datenformate. 6

Notationen, Gleichungen. 7

Funktionen. 8

Einheiten  9

Vektoren, Matrizen, Graphik. 10

Datenimport , Integration. 11

Help, Tutorial u.s.w. 11

Programmierung. 12

E-Books, Bibliotheken u.s.w. 12

Ursprung, Rechnunsmanagement 12

Weitere Aufgabe. 12

Einführung 2: Einarbeitung mit Hilfe der vorhandenen Lernprogramme. 13

Anwendungsbereich und Klassenzuordnung der Software. 17

Import von Mathcad-Dokumenten in MS-Word. 18

Allgemeines, Symbolleisten, Bereiche, Formatierungen. 21

Grundlegendes und Symbolleisten. 21

Bereiche  22

Manipulation von Bereichen. 22

Ausdrücke und Funktionen. 23

Eingabe, Berechnungen. 23

Bearbeitung eines Ausdrucks. 23

Erzeugung von Funktionen (Formeln), Auswertung. 24

Vektoren und Matrizen. 25

2D-(3D)-Diagramme: Einfügen und formatieren. 26

Erstellen eines Diagramms. 26

Hinweise zur Anpassung von Diagrammen. 28

Gleichungen. 28

Numerische Berechnung von Nullstellen (Lösungen von f(x) = 0) 28

Numerische Lösung von Gleichungssystemen mit regulärer Koeffizientenmatrix. 29

Symbolische Lösung von Gleichungen: 29

Manipulation von Ausdrücken. 30

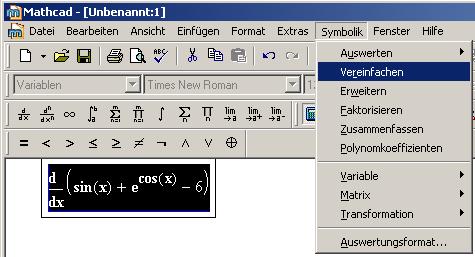

Das Beispiel „Vereinfachen“ 30

Symbolisch auswerten. 31

Funktionsdefinition mit „if“ sowie Schlaufenprogrammierung u.s.w. 31

Eine Funktionsdefinition und Graph. 31

Die Gauss-Klammer-Funktion „Floor“ 31

Klassische Schlaufenprogrammierung: Fibonacci-Zahlen berechnen. 31

Differential- und Integralrechnung. 32

Differenzieren. 32

Integrieren. 33

       Dann erscheint: 33

(ohne Integrationskonstante!) 33

Differentialgleichungen. 33

Etwas Statistik. 34

Deskriptive Statistik. 34

Mathematische (affirmative) Statistik. 35

Arbeitsblätter 36





Einführung in Computeralgebra-Systeme (CAS)

(Mathcad und andere)



von Rolf Wirz



Einführung1: Einarbeitung mit Hilfe der vorhandenen Demonstrations-Software und den vorhandenen Lernprogrammen

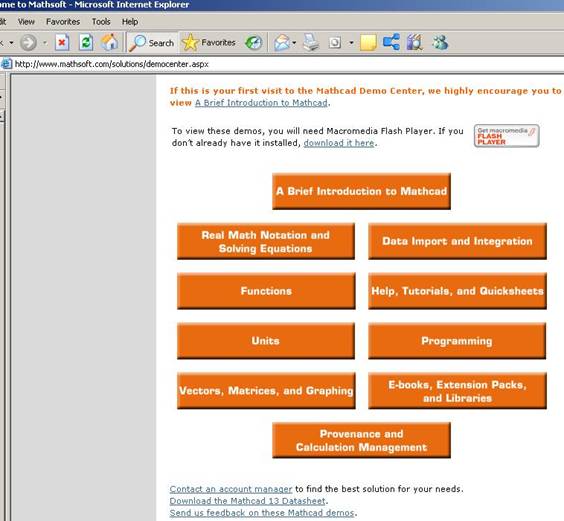

Öffne den Link  http://www.mathsoft.com/solutions/democenter.aspx und befasse dich mit der hier vorhandenen Demonstrationssoftware:

If this is your first visit to the Mathcad Demo Center, we highly encourage you to view A Brief Introduction to Mathcad.  To view these demos, you will need Macromedia Flash Player…



Um von den “Film” richtig profitieren zu können brauchst du angeschlossene Lautsprecher. (Das Kabel darf nicht infolge der in den Computerräumen befürchteten Lärmemissionen entfernt sein – ansonst Kopfhörer verwenden!)



Klicke zuerst auf “A Brief Introduction to Mathcad”. Klicke anschließend der Reihe nach auf „Real Math Notations and Solving Equations“, „Functions“ u.s.w..





Kurze Einführung in Mathcad



In auf “A Brief Introduction to Mathcad” siehst du den Aufbau der nach folgenden Bilder.



Aufgabe: Arbeite diese Demonstrationseinheit durch, indem du dir das gezeigte Vorgehen merkst und in kurzen Notizen elektronisch notierst. (BFH/AHB: Elektronische Abgabe des Resultates am Ende des Kurstages nach Anleitung.)

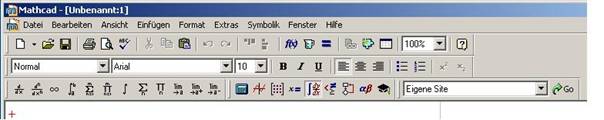

Suche auch unter „Start, Programme, Mathematik“ das Programm Mathcad und starte es durch Doppelklick auf das Icon. Warte bis die Mathcad-Oberfläche geöffnet ist. Probiere dann diejenigen Dinge aus, welche du eben gesehen hast! (Falls du nicht weiterkommst, so konsultiere das nachfolgende Kapitel „Lernprogramme“.)

Beachte dabei in Mathcad die Symbolleisten und die Statusleiste.

Mathcad:



Demonstration:







Datenformate



Mathcad lässt bei Speichern verschiedene Datenformate zu:

Mathcad 2001i, 11, 12: .cmd, .mct (lässt sich mit späteren Versionen öffnen)

Mathcad 12, 13: .xml,   .xcmd   (nicht zu öffnen mit älteren Mathcad-Versionen)

Dazu kommen noch die Formate .rtf sowie .htm.



Notationen, Gleichungen

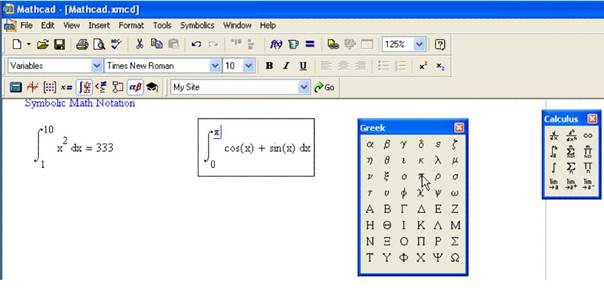

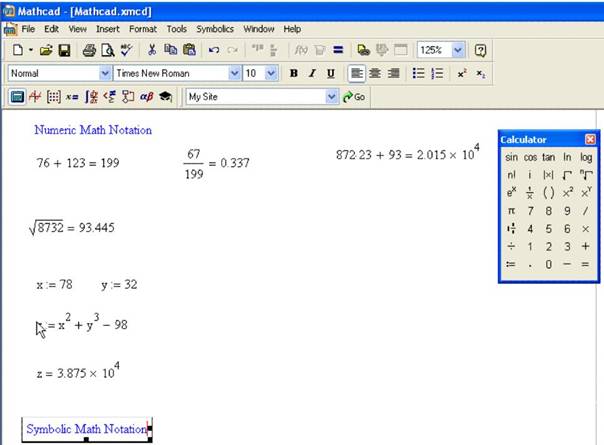

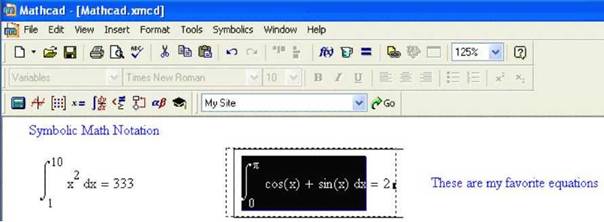

In „Real Math Notations and Solving Equations“, „Functions“ geht es entsprechend weiter.

Aufgabe: Fertige zu jeder der folgenden Lerneinheiten eine kurze Dokumentation an, die die wesentlichen Sachverhalte dokumentiert.  (BFH(AHB: Output immer am Ende des Kurstages elektronisch abgeben!)

Suche unter „Start, Programme, Mathematik“ das Programm Mathcad und starte es durch Doppelklick auf das Icon. Warte bis die Mathcad-Oberfläche geöffnet ist. Probiere dann diejenigen Dinge aus, welche du eben gesehen hast! (Falls du nicht weiterkommst, so konsultiere das nachfolgende Kapitel „Lernprogramme“.)





Beachte dabei in Mathcad die Symbolleiste (Aufruf der Auswahlmöglichkeiten) sowie den Cursor (rotes Kreuz). Ein Klick mit der Maus in das Arbeitsfeld unter der Symbolleiste öffnet einen Eingabebereich. Freunde dich mit dieser Eingabeart  an, indem du die Sache ausprobierst.





Verfahre gleich mit den folgenden Einheiten:



  • Funktionen



  • Einheiten



  • Vektoren, Matrizen, Graphik



  • Datenimport , Integration



  • Help, Tutorial u.s.w.



  • Programmierung



  • E-Books, Bibliotheken u.s.w.



  • Ursprung, Rechnungsmanagement



Funktionen





Aufgabe: Versuche, nachdem du dir die Demonstrationseinheit angesehen hast, eine Funktion einzugeben und zu berechnen. (Klick auf das Integral-Icon, Eingabe der notwendigen Symbole in den sich öffnenden Bereich).



Hinweis: Die Bereiche lassen sich auch mit der Maus verschieben…. Probiere das einmal aus! (Falls du nicht weiterkommst, so konsultiere das nachfolgende Kapitel „Lernprogramme“.)



Einheiten

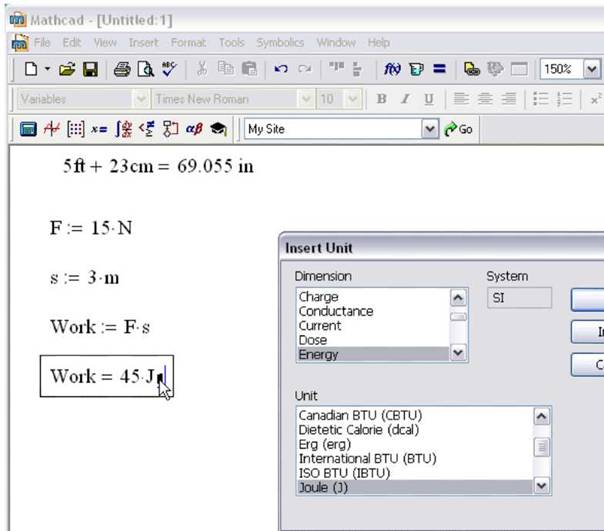

Aufgabe: Probiere in nun einige Rechnungen mit Einheiten in Mathcad aus!



 (Falls du nicht weiterkommst, so konsultiere das nachfolgende Kapitel „Lernprogramme“.)



Vektoren, Matrizen, Graphik

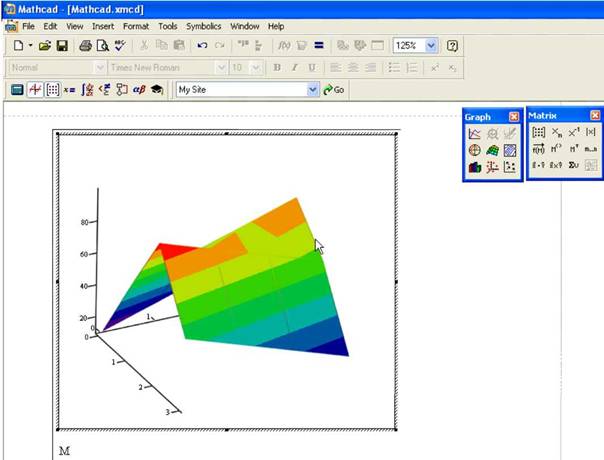

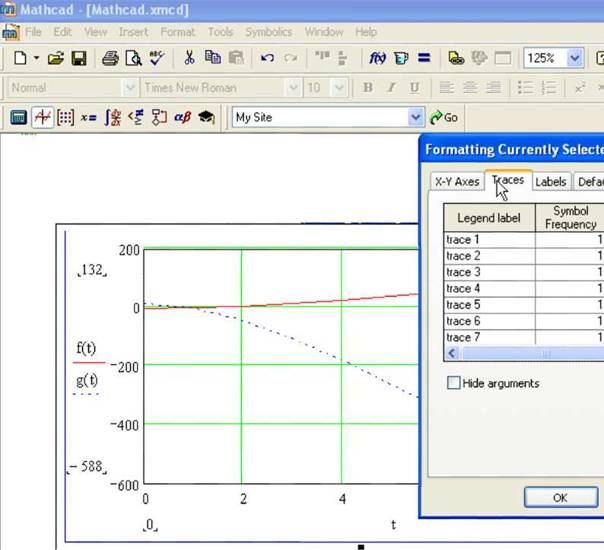

Aufgabe: Arbeite ebenfalls die Demonstrationseinheit  durch und probiere anschliessend einige Dinge daraus in Mathcad aus! (Falls du nicht weiterkommst, so konsultiere das nachfolgende Kapitel „Lernprogramme“.)



Datenimport , Integration



Aufgabe: Arbeite ebenfalls die Demonstrationseinheit  durch und probiere anschliessend einige Dinge daraus in Mathcad aus! (Soweit es in der momentanen Situation mit den Zugriffspfaden funktionieren kann…)

(Falls du nicht weiterkommst, so konsultiere das nachfolgende Kapitel „Lernprogramme“.)



Help, Tutorial u.s.w.



Aufgabe: Arbeite ebenfalls die Demonstrationseinheit  durch und probiere anschliessend einige Dinge daraus in Mathcad aus! (Falls du nicht weiterkommst, so konsultiere das nachfolgende Kapitel „Lernprogramme“.)



Programmierung



Aufgabe: Arbeite ebenfalls die Demonstrationseinheit  durch und probiere anschliessend einige Dinge daraus in Mathcad aus! (Falls du nicht weiterkommst, so konsultiere das nachfolgende Kapitel „Lernprogramme“.)



E-Books, Bibliotheken u.s.w.



Aufgabe: Arbeite ebenfalls die Demonstrationseinheit  durch und probiere anschliessend einige Dinge daraus in Mathcad aus! (Falls du nicht weiterkommst, so konsultiere das nachfolgende Kapitel „Lernprogramme“.)



Ursprung, Rechnunsmanagement



Aufgabe: Arbeite ebenfalls die Demonstrationseinheit  durch und probiere anschliessend einige Dinge daraus in Mathcad aus! (Falls du nicht weiterkommst, so konsultiere das nachfolgende Kapitel „Lernprogramme“.)



Weitere Aufgabe



Versuche, nachdem du dir die Demonstrationseinheit angesehen hast, ein Integral zu berechnen (Klick auf das Integral-Icon, Eingabe der notwendigen Symbole in den sich öffnenden Bereich).



Hinweis: Die Bereiche lassen sich auch mit der Maus verschieben…. Probiere das einmal aus! (Falls du nicht weiterkommst, so konsultiere das nachfolgende Kapitel „Lernprogramme“.)









Einführung 2: Einarbeitung mit Hilfe der vorhandenen Lernprogramme



Falls das Mathcad-Programm beendet worden ist: Suche unter „Start, Programme, Mathematik“ das Programm Mathcad und starte es durch Doppelklick auf das Icon. Warte bis die Mathcad-Oberfläche geöffnet ist.

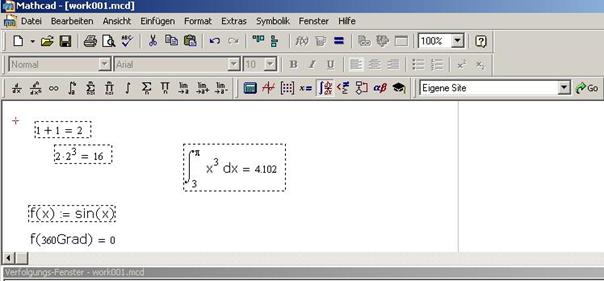

Versuche dann erst einmal „1+1“ zu rechnen. (Klick auf eine Stelle im Schreibfeld, wo du die Rechnung haben willst, schreibe dort in den sich öffnenden Bereich „1+1=“ und drücke dann Enter.)

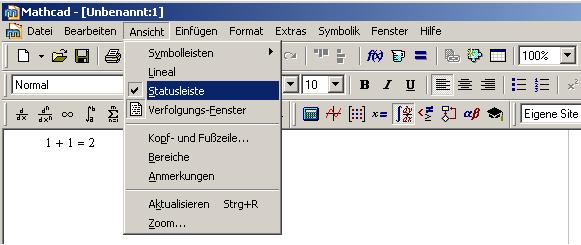

Aktiviere dann, falls notwendig, unter „Ansicht“ die Statusleiste und öffne durch Klick auf die Icons die Pull-down-Menüs.

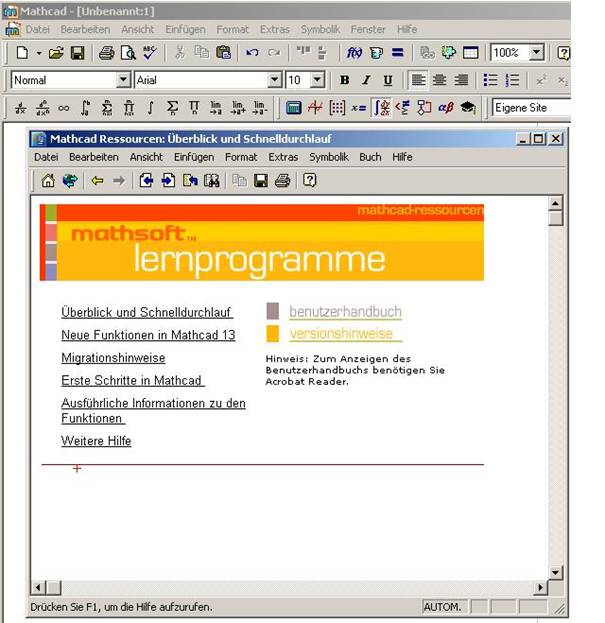

Öffne nun unter „Hilfe, Lernprogramme“ die Linkseite zu den Lernprogrammen und probiere diese der Reihe nach aus!

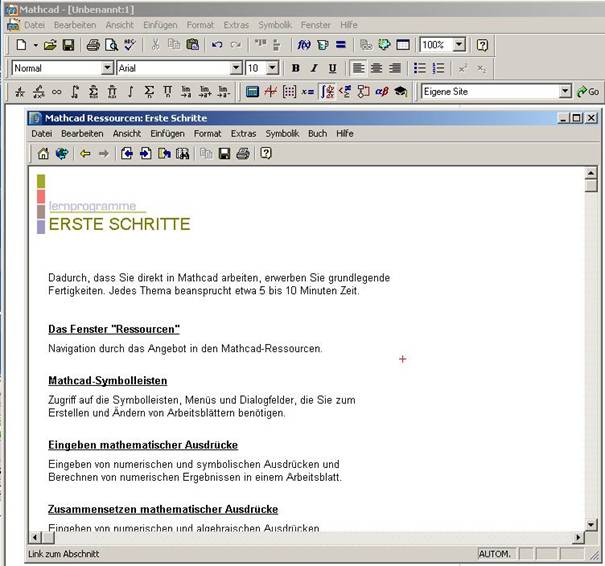

Danach öffnet sich ein Fenster wie das nachfolgende:











Klicke auf „Erste Schritte in Mathcad“. Dann öffnet sich ein Fenster wie im Bild gezeigt:

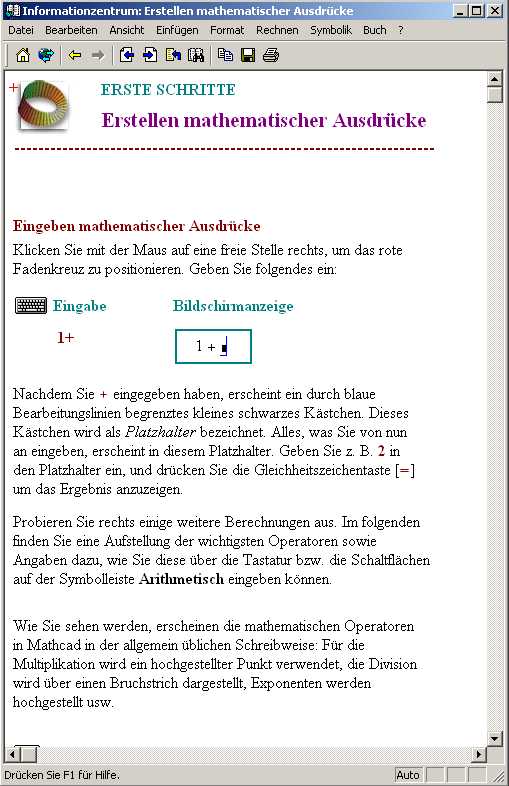

Klicke dann z.B. auf „Eingeben mathematischer Ausdrücke“. Dann erscheint Information wie z.B. nachfolgend gezeigt:











Damit sollte man jetzt zurechtkommen.



Aufgabe: Sichte die in „Erste Schritte in Mathcad“ dargebotenen Hilfen und probiere einige davon aus.







Anwendungsbereich und Klassenzuordnung der Software



Mathcad ist ein Programm, das die Möglichkeiten einer Textverarbeitungssoftware mit den Möglichkeiten eines Computeralgebrasystems unter dem Schirm der Einfachheit zu vereinigen sucht. Diese Software ist empfehlenswert für Leute, die manchmal mit der Angst vor der Mathematik kämpfen müssen. Denn hier ist eine gute Führung durch mathematische Formeln mit Hilfe von Fenstern möglich, in denen Eingabemasken aufgerufen werden können, wie man es auch z.B. von Mathematica als Option kennt. Ein neuer Benutzer wird sehr schnell ohne lange Einführung fähig sein, die Software für eigene Zwecke im Bereiche gymnasialer Mathematik oder einfacher Ingenieurmathematik anzuwenden.



Speziell interessant ist die Möglichkeit, Mathcad-Files direkt in MS-Word zu importieren oder solche Formeln in Word selbst zu generieren und so in Word mathematische Formeln einigermassen gut formatiert wiederzugeben. Ebenso kann man schnell mit Mathcad Graphiken generieren und diese in Word einbinden (z.B. von Word aus mit „Einfügen / Objekt / Mathcad-Dokument“, vgl. unten). Mit einem PDF-Generator lassen sich direkt von Mathcad aus gut aussehende mathematische Texte herstellen, welche überall lesbar sind – oder z.B. htm-Files generieren etc..



Allerdings muss darauf hingewiesen werden, dass Mathcad nicht unbedingt in der oberen Liga der CAS-Software spielt. Der mathematische Funktionsumfang ist nicht mit demjenigen der Paradepferde in der oberen CAS-Software-Klasse vergleichbar, was sich speziell auch bei den möglichen Programmiertechniken zeigt. Doch sind die Mathcad-Möglichkeiten in vielen Bereichen sicher weit oberhalb der Möglichkeiten eines sehr guten Taschenrechners. Eine enge Benutzerdirigierung durch vorgesehene Standardmasken führt bei Software immer dazu, dass es dann sofort sehr schwierig werden kann, wenn einmal ein Fall nicht in der Sammlung der Masken vorgesehen ist…. Wer tiefer eindringen will, kommt nicht darum herum, sich von den Masken zu lösen. Andererseits ist aber die Verbindung mit den Textverarbeitungsmöglichkeiten sehr praktisch, z.B. in einem Labor oder bei schneller Kundenbedienung. Rechnungsabläufe können in Files gespeichert und beliebig wieder geladen werden. Doch ist die Freiheit in der Gestaltung resp. der Anordnung eine manchmal auch Falle. Wenn die Anzahl der Rechenschritte etwas gross wird, so kann das zu Problemen mit der Übersicht z.B. bei Änderungen führen. Für komplexe Berechnungen ist daher das Konzept der Möglichkeiten der Textverarbeitung aus Sicherheitsgründen ungeeignet.



Daher muss empfohlen werden, diese Software da einzusetzen, wo sie ihre Stärken hat. In den erwähnten schwachen Bereichen ist der Ingenieur infolge seiner Verantwortung gehalten, andere Lösungen zu suchen oder sich Hilfe bei Spezialisten zu holen.



Import von Mathcad-Dokumenten in MS-Word



In MS-Word können direkt Mathcad-Berechnungen durchgeführt und damit mathematische Formeln nach dem Mathcad-Layout im MS-Word-Text dargestellt werden. Das ist sehr praktisch und ersetzt den Formel-Editor. Damit kann man in MS-Word relativ mühelos wissenschaftliche Texte (Diplom-Arbeiten!) schreiben. Natürlich kann man Formeln auch in anderen Programmen erstellen und importieren. Das nachfolgende Beispiel ist mit Mathematica erstellt worden:

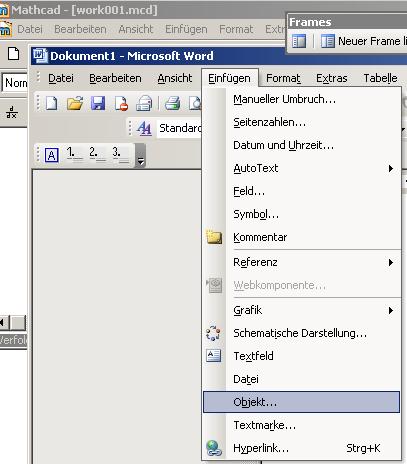

Das Vorgehen wird nachfolgend dargestellt. Klicke zuerst unter „Einfügen“ auf „Objekte.“

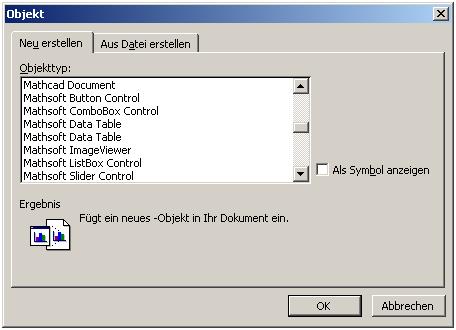

Danach öffnet sich ein Fenster wie nachfolgend dargestellt. Wähle darin „Mathcad-Document“ aus. (Probiere bei Gelegenheit auch die anderen Wahlmöglichkeiten aus…)

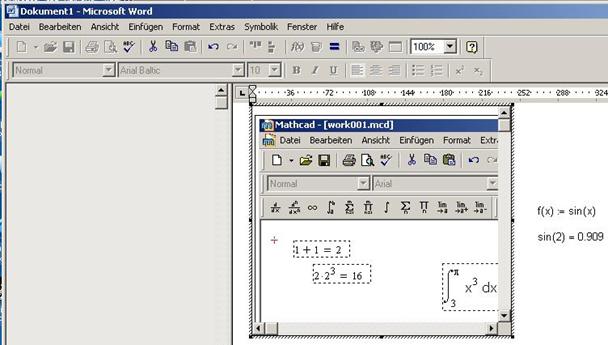

Nach einem Klick auf „Mathcad-Document“ öffnet sich in MS-Word ein Bereich, in dem jetzt die Schreibregeln von Mathcad gelten und in dem auch wie in Mathcad gerechnet werden kann:











Das Fenster benimmt sich dann wie ein Garphik-Fenster:





Auch kann man wie nachfolgend gezeigt in einer Mathcad-Session erzeugte Formeln oder Graphiken mittels Copy auswählen und mittels Paste in Word einfügen.







Nachfolgend ist ein Screen-shot-Teil in Word eingefügt worden, nachdem vorher rechts davon Textteile aus dem Mathcad platziert worden sind.





Aufgabe: Probiere die eben beschriebenen Möglichkeiten der Integration von Mathcad-Formeln und Diagrammen in MS-Word aus!





Allgemeines, Symbolleisten, Bereiche, Formatierungen



Grundlegendes und Symbolleisten



Beachte folgende Punkte betreffend Mathcad:



  • Der Cursor wird durch ein rotes Kreuz markiert. Mittels der Pfeiltasten oder durch Mausklick lässt er sich verschieben.
  • Die Taste F1 startet die Mathcad-Hilfe.
  • Unter „Ansicht“, „Symbolleisten“ findet man Funktionsleisten, welche sich dort einblenden lassen. Diese sind mit der Maus bedienbar.





In der obersten Symbolleiste finden sich wichtige Symbole:

·        Zuerst neues Dokument, dann Dateiverwaltung, sichern, drucken,  Seitenansicht, Rechtschreibung, ausschneiden, kopieren von markierten Elementen (mit linker Maustaste über die Elemente ziehen), einfügen aus der Zwischenablage, rückgängig machen und widerrufen.

·        Anschliessend die Mathcad-spezifischen Symbole:

§         Ausrichten markierter Bereiche horizontal oder vertikal

§         Dann Funktionen auswählen, Einheiten einfügen, neu berechnen

§         Dann mit Datei oder URL verknüpfen, Komponenten auswählen,…

§         Dann Skalierungen, Hilfe und Tutorial

·        Darunter finden wir die von vielen MS-Programmen her bekannten Icons:

§         Formatvorlage (Überschriften u.s.w.), Schriftart, Schriftgrösse, markierter Test fett, kursiv, unterstrichen, die Gruppe der Text-Ausrichtungen, Liste, Aufzählung



Die unter Ansicht – Symbolleisten aufgerufene Leiste „Rechnen“ lässt sich mit der Maus (linke Taste auf der Leiste oben gedrückt halten und dann verschieben) neben den obigen Symbolen fix platzieren. Darin finden wir die Funktionen Taschenrechner mit den üblichen Möglichkeiten, Diagrammerstellung, Matrix, Auswertung, Infinitesimalrechnung, boolsche Operatoren (für logische Verknüpfungen), Programmierung, griechische Buchstaben, und symbolische Operatoren (zur exakten Berechnung von Ausdrücken).





Bereiche



Gibt man an der Stelle des Cursors via Tastatur ein Zeichen ein, so öffnet sich ein Bereich mit schwarzem Rahmen. Davon gibt es zwei Typen:

  • Mathematische Bereiche (Formeln, Funktionen, u.s.w.), z.B. f(x):=2x+3
  • Textbereiche (diese entstehen z.B., wenn ein Leerzeichen eingegeben wird, z.B. „Tschau Wauwau!“).



Manipulation von Bereichen



Folgende Operationen sind wichtig:

  • Markieren eines Bereichs durch anklicken mit der linken Maustaste.
  • Markieren mehrerer Bereiche durch anklicken mit der linken Maustaste, wobei gleichzeitig SHIFT gedrückt ist resp. durch ziehen mit der Maus bei gedrückter linker Taste.
  • Verschieben eines Bereichs: Mit der Maus über den angeklickten Bereich fahren bis ein Händchen erscheint. Dann mit der linken Taste fassen und verschieben bei gedrückter Taste.
  • Kopieren: Erst wie beim Verschieben (Händchen sichtbar), dann „Ctrl c“ (copy).
  • Löschen: Wie beim Kopieren, jedoch mit „Ctrl x“ oder „Ctrl d“ oder Menü Bearbeiten - Löschen
  • Grösse ändern: Nur bei Textbereichen – erst anklicken, dann an den am Rahmen sichtbar gewordenen Punkten mit der Maus ziehen.
    • Formatierung von Textbereichen: Dazu stehen die von den Textverarbeitungsprogrammen her bekannten Auswahlmöglichkeiten in der Symbolleiste (Formatvorlage Schriftart, Schriftgrösse, markierter Test fett, kursiv, unterstrichen, die Gruppe der Text-Ausrichtungen, Liste, Aufzählung) zur Verfügung.
    • Im Menü Format stehen übrigens noch die Auswahlmöglichkeiten Text, Absatz, Tabulatoren, Formatvorlage u.s.w. zur Verfügung.



Aufgabe: Probiere die eben beschriebenen Manipulationsmöglichkeiten von Bereichen aus! Generiere dazu ein Dokument, das sich als Referenz zeigen lässt.





Ausdrücke und Funktionen



Eingabe, Berechnungen



Einfache Ausdrücke werden Berechnet, indem man Zahlen (Ziffern, mit oder ohne Dezimalpunkt) und arithmetische Zeichen („ + “, „ - “, „ * “, „ / “, „ ^ “ bei Potenzen, „+“, Klammern „ ( “,  „ ) “  ) ohne Leerzeichen eingibt. Ebenso können Funktionen wie „sin(3.14159)“ oder „cos(4*17/45)“ eingegeben werden. Bei der Eingabe erscheint manchmal die Hilfe eines schwarzen kleinen Quadrates: An dieser Stelle wird dann eine Eingabe erwertet.

Die Pi sowie die eulersche Zahl e erhält man mit Hilfe des Taschenrechners. e ist gleich „e hoch x“ mit „x = 1“.

Wenn man nach einem Ausdruck ein Gleichheitszeichen „=“ eingibt, so wird der Ausdruck numerisch ausgewertet.



Aufgabe: Probiere den Taschenrechner aus!



Bearbeitung eines Ausdrucks



Klicke mit der Maus auf den Ausdruck. Dann erscheint ein blauer Cursor, welcher sich mit der Maus durch Klick an eine andere Stelle oder mit den Pfeiltasten verschieben lässt. An entsprechender Stelle kann man dann den Ausdruck bearbeiten. Ist dieser schon einmal ausgewertet worden, so kann man mit der Return-Taste eine neue Auswertung auslösen.

Hinweis: Im Menü Format – Ergebnis – Zahlenformat lässt sich eine Zahl formatieren (z. B. kann man dort die Anzahl Stelle nach dem Komma einstellen).







Erzeugung von Funktionen (Formeln), Auswertung



Variablen und Funktionen beginnen in Mathcad mit Buchstaben, wobei Gross- und Kleinschreibung unterschieden wird.  Variablen und Funktionen müssen durch die Zeichen „ := “ gekennzeichnet werden (mittels Tastatur oder Klick auf das Symbol im Taschenrechner, vgl. nachstehendes Beispiel). (Dabei löst die Eingaben von „ : “ schon das Erscheinen von „=“ aus.)



Wichtig: Versucht man eine Funktion oberhalb der Eingabestelle auszuwerten, so funktioniert das nicht (rot angezeigt, Fehler!). Neben oder unterhalb der Eingabestelle funktioniert es aber problemlos.



Regeln:

  1. Variablen müssen vor ihrer Verwendung definiert werden.
  2. Ist eine Variable mehrfach definiert worden, so wird die nächstliegende verwendet





Beispiel:

Gebe „x:=1“ und dann „g(x):=2*x+5“ ein. Dann erhält man „g(1)=7“ und „g(2)=11“ u.s.w..



Mathcad ermöglicht es auch mit Bereichsvariablen (ein Range) zu arbeiten. Damit ist eine Liste von Werten mit gleichen Abständen gemeint. Z.B. ergibt „x:3,5;11“ (Achtung auf Komma uns Strichpunkt!) die Liste der Werte {3,5,7,9,11} (es erscheint dann „x:=3,5..11“). Dagegen ergibt „y:3;6“ die Liste {3,5,7,9,11} (es erscheint dann „y:=3..6“). Funktionen lassen sich natürlich auch schachteln:

u(x):=sin(x) è u(u(2))=sin(sin(2))







Hinweis: Bis jetzt sind uns in Mathcad zwei verschiedene Arten von Gleichheitszeichen begegnet: „=“ bei der Auswertung eines Ausdrucks und „:=“ bei der Definition einer Variablen oder Funktion. Damit können wir aber noch keine Gleichungen lösen.  è  Aufgabe: Suche im Index in der Hilfe, wie man eine Gleichung mit einer Variablen löst. Weiter gibt es noch das fette Gleichheitsteichen unter den boolschen Operatoren sowie den Pfeil bei den Auswertungssymbolen für die symbolische Auswertung.





Vektoren und Matrizen

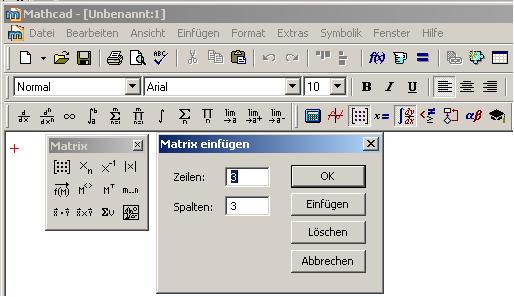

Durch einem Klick auf das Icon (Symbolleiste) „Vektoren und Matrizen“ (hier momentan in der Symbolleiste unten) öffnet sich ein Menü „Matrix“ (unten rechts im Bild). In diesem Menü dann wieder ein Klick auf „Vektoren und Matrizen“ öffnet das Dialogfeld „Matrix einfügen“. Ein Vektor ist hier als eine Matrix mit einer Spalte zu definieren.



Hier ist eine (3X3)-Matrix gewählt. In diese kann man nun Zahlen einfüllen und der Matrix auch wie bei einer Funktion einen Namen geben, z.B. „M:=…..“, den man dann aufrufen kann. Für Vektoren und Matrizen gelten die bekannten Rechenregeln. Beispiel:





Achtung: Bereichsvariablen sind keine Vektoren!



Zur Eingabe grosser Datenmengen existieren Tools, z.B. unter Einfügen – Komponente – Datenerfassung etc. ---



Interessant sind noch folgende Operationen mit Matrizen:



Wir sehen hier eine Matrix mit ihrer Inversen (M-1), ihrer Determinante (|M|), ihrer Transponierten (MT) und ihrer 2. Spalte (M<2>).  Xn gibt bei einem Vektor den Eintrag n und bei einer Matrix den Eintrag (m,n) aus (Element in der Zeile m und in der Spalte m).

Im nachstehenden Beispiel sieht man zwei eingegebene Matrizen A und B mit ihrem Produkt und ihrer Summe. Ebenso ist die Matrix A mit sich selbst multipliziert (hier „quadriert“ genannt).  Die Determinante von A ist -27, also ungleich 0, was A als regulär erweist. Dann werden zu A die Eigenwerte berechnet (ew) und anschliessend den Eigenvektor zum Eigenwert v.





Aufgabe: Probiere eigene Beispiele aus.





2D-(3D)-Diagramme: Einfügen und formatieren



Erstellen eines Diagramms

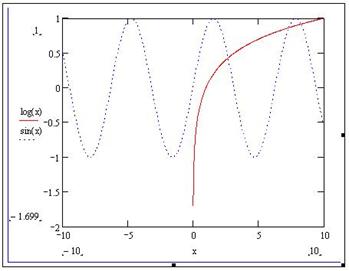

Solche Diagramme kann man erzeugen, indem man im hier gezeigten Fenster

Auf das erste Icon links oben klickt und z.B. x sowie die beiden Funktionen sin(x) und log(x) durch Komma „,“ getrennt eingibt. Klickt man dann z.B. mit der Maus in das Feld ausserhalb des Diagramms, so entsteht die Zeichnung mit den Graphen der gewählten Funktionen.

3D-Diagramme siehe http://rowicus.ch/Wir/MathcadExcelAndereMath/MathcadEinf/Mathcad3D_Diag.pdf  (od. .xmcd)



















Im hier gezeigten Diagramm ist eine Messreihe dargestellt. Erst werden die Messpunkte in Form zweier Vektoren x und y definiert und im Diagramm dargestellt. Da hier statt Linien nur Punkte definiert sind, sieht zuerst praktisch nichts. Unter Format – Diagramm – X-Y-Diagramm kann man nun die Darstellung verändern. Im sich öffnenden Fenster ist hier unter Spuren - Symbol das Quadrat gewählt worden.

Hier ist ein Balkendiagramm gezeigt. Zur Bereichsvariablen k und der Funktion yk wird wieder unter Format – Diagramm – X-Y-Diagramm (resp. Mit der Maus ins Diagramm klicken, dann rechte Maustaste, Wahl der Option „Formatieren“ im erscheinenden Fenster) unter Spuren – Typ die Option „Säulen gewählt“.



(Vgl. auch im nachstehenden Diagramm.)















Hinweise zur Anpassung von Diagrammen



  • Grösse: Anfassen der Ecken mit der Maus, ziehen
  • Definitions- und Wertebereich: Klick auf die Zahlen an den gezeigten Grenzen, editieren.
  • Aussehen: Unter Format – Diagramm – X-Y-Diagramm – Spuren Einstellungen anpassen.
  • Achsenskalierung: Unter Format – Diagramm – X-Y-Diagramm – X-Y-Achsen Einstellungen anpassen.



Aufgabe: Erzeige eigene Diagramme mit frei gewählten Funktionen und passe diese auf die verschiedensten Weisen an.



Gleichungen



Numerische Berechnung von Nullstellen (Lösungen von f(x) = 0)



Gesucht: Nullstellen der Funktionen f(x), d.h.  „f(x) = 0 è x = ?“ in der Nähe von x0 (Startwert für die numerische  Berechnung von x, hier zuerst x:=3):

Vorgehen: Setze x = 3 als Start wert und verwende die Funktion „wurzel“:







Nun starten wir mit x=1:





Nun wollen wir die Gleichung sin(x) + cos(x) = x lösen. Wir formen diese Gleichung zuerst in eine Nullstellengleichung um und verwenden die Funktion „wurzel“:



sin(x) + cos(x) = x   è    sin(x) + cos(x) – x  = 0.



Jetzt machen wir nochmals dasselbe, verwenden aber f(x) als Funktionsnamen:







Numerische Lösung von Gleichungssystemen mit regulärer Koeffizientenmatrix



Hinweis: Schreibe das Gleichungssystem als Matrix-Vektor-Gleichung und benütze dann die inverse Matrix:









Symbolische Lösung von Gleichungen:









Schreibe die Gleichung mit Hilfe des fetten Gleichheitszeichens aus „Boolesch“:



Markiere die Variable mit dem Cursor, nach der man die Gleichung auflösen möchte. Klicke anschliessend in der Leiste oben auf Symbolik - Variable – Auflösen. Dann erscheint die Lösung. Bei der hier gezeigten Gleichung 4. Grades wird die Lösung numerisch berechnet. Bei anderen solchen Gleichungen bekommt man exakte Lösungen mit algebraischen Ausdrücken.





Im folgenden Beispiel ist das Gleichungssystem mit dem fetten Gleichheitszeichen (boolesch) erstellt worden. Dann z.B.: Die Fenster Auswerten und Symbolik öffnen, Klick auf "auflösen" und dann noch auf Matrix. Damit einen Vektor mit x und y einfügen, anschliessend Klick z.B. auf Symbolik - Auswerten, Symbolisch (im Fenster „Auswerten“ oder im Menü). Ergebnis:





Manipulation von Ausdrücken



Das Beispiel „Vereinfachen“



Hinterlege mit der Maus die folgenden Ausdrücke schwarz und klicke dann auf auf Symbolik – Vereinfachen. Oder klicke im Fenster Symbolik auf Vereinfachen und schiebe dann den Cursor mit der Pfeiltaste nach rechts.

  •   (ergibt dann)
  •            (ergibt dann)
  •           (ergibt dann)





Symbolisch auswerten





Der folgende Ausdruck ist mit „=“ berechnet worden:

Das gezeigte Resultat ist ein Näherungsresultat. Die symbolische Auswertung ergibt ein exaktes Resultat:

Weitere Beispiele:

   hingegen



Funktionsdefinition mit „if“ sowie Schlaufenprogrammierung u.s.w.



Eine Funktionsdefinition und Graph











Eingabe der Funktion:  f (x) eingeben, dann im Fenster "Programmierung“ auf „+ 1 Zeile" klicken, oben neben der erscheinenden senkrechten Strich "Programmierung, if", „sin(x)“ und Intervall eingeben, unten "Programmierung“, „otherwise“, „-sin(x)“ eingeben.



Die Gauss-Klammer-Funktion „Floor

Klassische Schlaufenprogrammierung: Fibonacci-Zahlen berechnen



Nach "w(r,s,n):=" werden mittels "Programmierung" und "+1 Zeile" der senkrechte Strich sowie einige Eingabequadrate eingefügt. Mit Hilfe von  "Programmierung" und "for" entsteht entsprechend die for-Schlaufe:









Dann Eingabe von



w(1,1,t)=





Ausgabe:



Nebenstehend finden sich jetzt die ersten 17 Fibonacci-Zahlen, beginnend mit der dritten Fibonacci-Zahl.





Differential- und Integralrechnung



Differenzieren



Verwende das Icon „d nach d sowieso“ (vgl. Bild oben) und setzt die Variable sowie in Klammer die Funktion ein. Markiere anschliessend den Ganzen Ausdruck mit dem Cursor. Der markierte Ausdruck erscheint dann schwarz hinterlegt mit weisser Schrift. Klicke dann in der Leiste oben auf Symbolik – Vereinfachen. Es erscheint dann die Ableitung (vgl. Bild unten).





Integrieren



Gehe analog vor wie beim Differenzieren. Eingabe eines unbestimmten Integrals:

       Dann erscheint:

        (ohne Integrationskonstante!)





Differentialgleichungen



Beispiel mit der Runge-Kutta-Methode:



Die hier nebeneinander gruppierten Eingaben werden untereinander eingegeben:







Damit erzeugen wir folgende die Tabelle und Graphik:



Ausgabe:



















Beispiel mit der symbolischen Methode





Eingabe:

(„=“ fett)



Ausgabe:



Etwas Statistik



Deskriptive Statistik



Zur Dateneingabe bei eindimensionalen Stichproben in Mathcad benützt man Vektoren. Bei zweidimensionalen Stichproben sind es Paaren von Vektoren u.s.w..



Beispiel:







  • Stichprobenumfang:







  • Lageindikatoren:





  • Streuungsindikatoren:







  • Zusammenhangsindikatoren:













Korrelationskoeffizient



Kovarianz



Bemerkung: Der Stichprobenumfanglänge“ ist die Anzahl Elemente N der Stichprobe.  „min“ ist das minimale Element, „max“ das maximale Element, „mittelwert“ das arithmetische Mittel der Elemente. „Var“ ist die Varianz, d.h. 1/(N-1) mal die Summe der quadratischen Abweichungen der Elemente vom Mittelwert (Skalarprodukt des Differenzvektors mit sich selbst). „Stdev“ (Standarddeviation oder Streuung) ist die Quadratwurzel aus der Varianz. Der Die Kovarianz ist 1/(N-1) mal das Skalarprodukt des x-Vektors zum zugehörigen Mittelwert mal die Differenz des y-Vektors zum zugehörigen Mittelwert. Der Korrelationskoeffizient ist die Kovarianz geteilt durch das Produkt der Standardabweichungen der Stichproben x und y.





Mathematische (affirmative) Statistik



Weiter existieren in Mathcad auch Funktionen zur Berechnung von Wahrscheinlichkeitsverteilungen sowie Quantilen resp. diese sind einfach programmierbar (Binomial-, Normal-, Poisson-Verteilung u.s.w.).



Achtung: Einige statistische Funktionen funktionieren bei älteren Mathcad-Versionen nicht.



Arbeitsblätter



Arbeitsblätter werden bei Gelegenheit je nach Entstehung oder internem Bedarf auf http://rowicus.ch/Wir/MathcadExcelAndereMath/FileList2.html mittels Links zugänglich gemacht.





Damit sind wir am vorläufigen Ende dieses Einführungsskripts. Wenn die Umstände es erfordern, werden hier ohne Ankündigung noch neue Kapitel angefügt. Gelegentlich notwendiges neues  Material kann aber auch über das oben erwähnte URL zugänglich gemacht werden.









Wir1/06
